	产品名称：	德标直角式波纹管截止阀
	产品型号：	WJ44H


	咨询电话：021-34715863 销售部

相关产品

德标直角式波纹管截止阀

上海意威阀门专业生产德标直角式波纹管截止阀,德标法兰直角式波纹管截止阀,德标蒸汽直角式波纹管截止阀,铸钢德标直角式波纹管截止阀,WJ44H德标直角式波纹管截止阀

本实用新型涉及一种控制介质启、闭使用的直角式截止阀。针对现有该类截止阀结构复杂、制约密封因素多和制造成本等缺陷的系统改进，通过手轮、阀盖、阀杆密封圈、连芯阀杆和阀体的有效组合，尤其阀杆密封圈和连芯阀杆的应用，解决了上密封和阀口密封以及简化结构、降低制造成本等问题。本实用新型主要适用于低压截止类给、排水系统。

◆产品结构特点
德标直角式波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；

4、双重密封，性能更可靠；

5、阀杆升降位置指示，更直观；

6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

◆技术规范

结构形式	BB-BG-OS & Y
驱动方式	手动
驱动方式	电动
设计标准	DIN3356
结构长度	DIN3202
连接法兰	DIN2543-2545
试验和检验	DIN3230

◆产品性能规范

公称压力（MPa）	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
1.6	2.4	1.76	≤350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

◆主要零部件材质

序号	名称	材质
1	阀体	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
2	阀瓣	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	轴销	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5	波纹管组件	1Cr18Ni9Ti、304、316
6	阀盖	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
7	填料	柔性石墨
8	填料压盖	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
9	阀杆螺母	WCB、QT400-18
10	手轮	铜合金
11	双头螺栓	ASTM A193-B7、A320-B8、A193-B8M
12	六角螺母	ASTM A194-2H、A194-8、A194-8M
13	垫片	柔性石墨+不锈钢

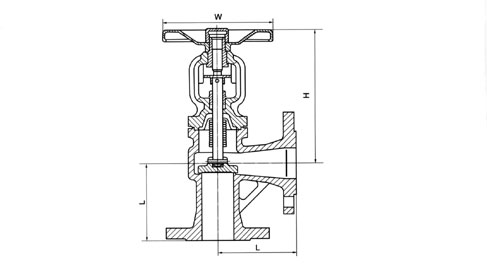

型号	WJ44H-16
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	166	166	172	175	193	195	213	227	294	325	355	440	580	620	785
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	4	5	6	10	13	18	25	30	40	50	100	180	300	450	670

型号	WJ44H-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	166	166	172	175	193	195	213	227	294	325	355	440	580	620	785
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	4	5	6	11	14	19	27	32	43	53	110	200	330	480	700

型号	WJ44H-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	166	166	172	175	193	195	213	227	294	325	355	440	580	620	785
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	4	5	6	11	14	20	28	33	45	55	120	210	350	500	730
