法兰角式截止阀
上海意威阀门专业生产法兰角式截止阀,角式截止阀,法兰截止阀,铸钢法兰角式截止阀,不锈钢法兰角式截止阀
角式截止阀启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。纹管截止阀只适用于全开和全关,不允许作调节和节流。 J44H法兰角式截止阀
产品详细: |
■产品简介: |
截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。 截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现以后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时,在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减小。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化组”曾规定,截止阀的流向,一律采用自上而下。 截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。 |
■技术参数: |
设计与制造符合中国国家标准 1、基本结构形式:角式 2、公称压力:PN1.6-4.0(MPa) 3、公称通径:DN15-300(mm) |
■性能指标: |
遵循规范 |
STANDARD |
设计与制造 |
GB12233/GB 12235 |
结构长度 |
GB 12221/JB96(长系列) |
结构长度 |
GB78/JB79(GB、HG、SH) |
压力试验 |
GB/T 13927 |
标志 |
GB 12220 |
供货 |
GB/T12252 |
|

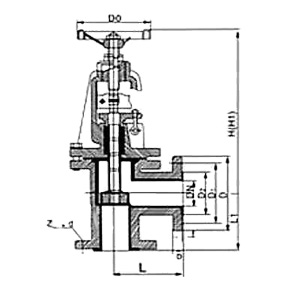

■主要外形尺寸: |
1.6MPa主要连接尺寸 |
DN |
in |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
Do |
H1 |
H2 |
W |
15 |
1/2 |
65/90 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
240 |
265 |
7 |
20 |
3/4 |
75/95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
245 |
270 |
7.5 |
25 |
1 |
80/100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
250 |
275 |
8.5 |
32 |
21/4 |
95/105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
260 |
290 |
12 |
40 |
21/2 |
100/115 |
145 |
110 |
85 |
2 |
18 |
4-φ18 |
140 |
290 |
325 |
14 |
50 |
2 |
115/125 |
160 |
125 |
100 |
2 |
20 |
4-φ18 |
160 |
300 |
335 |
19 |
65 |
21/2 |
145 |
180 |
145 |
120 |
2 |
20 |
4-φ18 |
180 |
355 |
400 |
27 |
80 |
3 |
155 |
195 |
160 |
135 |
2 |
22 |
4-φ18 |
240 |
400 |
450 |
42 |
100, SPAN> |
4 |
175 |
215 |
180 |
155 |
2 |
24 |
8-φ18 |
240 |
455 |
495 |
50 |
125 |
5 |
200 |
245 |
210 |
185 |
2 |
26 |
8-φ18 |
280 |
530 |
560 |
64 |
150 |
6 |
240/225 |
280 |
240 |
210 |
2 |
28 |
8-φ23 |
320 |
605 |
650 |
85 |
200 |
8 |
275 |
335 |
295 |
265 |
2 |
30 |
8-φ23 |
360 |
650 |
770 |
155 |
|
2.5MPa主要连接尺寸 |
DN |
in |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
Do |
H1 |
H2 |
W |
15 |
1/2 |
65/90 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
120 |
245 |
270 |
7.5 |
20 |
3/4 |
75/95 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
120 |
250 |
275 |
8.8 |
25 |
1 |
80/100 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
140 |
260 |
290 |
11 |
32 |
21/4 |
95/105 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
290 |
325 |
13 |
40 |
21/2 |
100/115 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
160 |
300 |
335 |
18 |
50 |
2 |
115/125 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
180 |
355 |
400 |
31 |
65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
22 |
8-φ18 |
220 |
400 |
450 |
39 |
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
280 |
450 |
495 |
50 |
100 |
4 |
175 |
230 |
190 |
160 |
3 |
24 |
8-φ23 |
320 |
530 |
590 |
60 |
125 |
5 |
200 |
270 |
220 |
188 |
3 |
28 |
8-φ25 |
380 |
600 |
650 |
75 |
150 |
6 |
240/225 |
300 |
250 |
218 |
3 |
30 |
8-φ25 |
400 |
650 |
770 |
98 |
200 |
8 |
275 |
360 |
310 |
278 |
3 |
34 |
12-φ23 |
450 |
700 |
850 |
170 |
|
■截止阀的安装与维护应注意以下事项: |
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。 2.手轮、手柄及伟动机构,不允许作起吊用。 3.介质的流向应与阀体所示箭头方向一致。 |
■订货须知: |
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 | | | |
