焊接式金属密封蝶阀详细介绍
上海意威阀门专业生产焊接式金属密封蝶阀，铸钢焊接式金属密封蝶阀，金属密封蝶阀
D363H对焊连接金属密封蝶阀
标准与规范
|
设计与制造 |
压力 -温度等级 |
焊接型式 |
试验与检验 |
|
GB/T12238、JB/T8527 |
GB/T9131 |
GB/T12224 |
GB/T13927、JB/T9092 |
型号、材料及主要参数
| 配管 |
公称
压力 |
焊接
坡口按 |
产品型号 |
| GB/T 9112- 2000 |
1.0 |
GB/T 12224 |
D63H-1OC |
D63W-10P |
D63W-10P8 |
D63W-10P3 |
D63W-10R |
D63W-10R8 |
D63W-10R3 |
| 1.6 |
D63H-16C |
D63W-16P |
D63W-16P8 |
D63W-16P3 |
D63W-16R |
D63W-16R8 |
D63W-16R3 |
| 2.5 |
D63H-25 |
D63W-25P |
D63W-25P8 |
D63W-25P3 |
D63W-25R |
D63W-25R8 |
D63W-25R3 |
| 主要零 件材料 |
阀体 |
WCB |
ZG1Cr18 Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni 12M02Ti |
CF8M |
CF3M |
| 压圈 |
WCB |
ZG1Ccr18 N19T1 |
304 |
3041 |
ZG1Cr18N1 12M02T1 |
316 |
3161 |
| 蝶板 |
WCB |
ZG1Cr18 Ni9Ti |
CF8(304) |
CF3f30411 |
ZG1Cr18Ni 12M02Ti |
CF8M(316) |
CF3Mf31611 |
| 阀杆 |
2Cr13 |
1Cr18N19T1 |
OCr19N19 |
OOCr19N111 |
1Cr18N1 12M02T1 |
OOCr17N14 M02 |
OOCr17N14 M02 |
| 阀座 |
1Cr18Ni9Ti |
OCr19Ni9 |
OOCr19Ni11 |
OOCr19Ni11 |
OCt17Ni12 M02 |
OOCr17N14 M02 |
OOCr17N124 M02 |
| 适用工况 |
适用介质 |
水、蒸汽、 油品等 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀性介质 |
尿素等腐蚀 性介质 |
| 手动蝶阀 |
示倒： D63H-16C |
| 蜗轮传动蝶阀 |
在阀门类型代号 D后加入“3”表示，示例：D363H-16C |
| 气动蝶阀 |
在阀门类型代号 D后加入“6”表示，示倒：D663H-16C |
| 电动蝶阀 |
在阀门类型代号 D后加入“9”表示，示例：D963H-16C |
|
|
|
对焊连接金属密封蝶阀 |
|
|

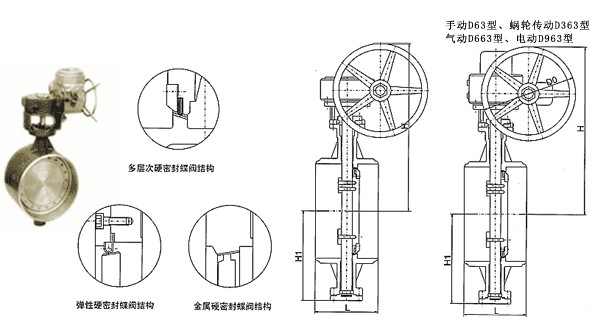

D363H/W-(C.I.P.R)对焊式大硬密封蝶阀系列外形尺寸
| PN0.6MPa |
PN1.0MPa |
| 通径 |
外形尺寸 (参考值) |
外形尺寸 (参考值) |
| 毫米 (mm) |
L |
D |
d |
H |
H1 |
A |
B |
L |
D |
d |
H |
H1 |
A |
B |
| 600 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
| 700 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
| 800 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
| 900 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
| 1000 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
| 1200 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
| 1400 |
71O |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
| 1600 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
| 1800 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
| 2000 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
| PN1.6MPa |
PN1.6MPa |
| 通径 |
外形尺寸 (参考值) |
外形尺寸 (参考值) |
| 毫米 (mm) |
L |
D |
d |
H |
H1 |
A |
B |
L |
D |
d |
H |
H1 |
A |
B |
| 80 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
390 |
636 |
602 |
509 |
1369 |
570 |
660 |
| 100 |
190 |
110 |
96 |
100 |
375 |
180 |
200 |
430 |
726 |
692 |
572 |
1492 |
750 |
550 |
| 125 |
200 |
135 |
121 |
113 |
401 |
180 |
200 |
470 |
826 |
792 |
638 |
1622 |
750 |
550 |
| 150 |
210 |
161 |
146 |
130 |
450 |
270 |
280 |
510 |
926 |
892 |
700 |
1924 |
750 |
550 |
| 200 |
230 |
222 |
202 |
205 |
545 |
400 |
425 |
550 |
1028 |
992 |
765 |
2054 |
900 |
750 |
| 250 |
250 |
278 |
254 |
235 |
630 |
400 |
425 |
630 |
1228 |
1192 |
860 |
2259 |
1000 |
925 |
| 300 |
270 |
330 |
303 |
275 |
715 |
450 |
560 |
710 |
1428 |
1392 |
986 |
261O |
1000 |
925 |
| 350 |
290 |
382 |
351 |
309 |
817 |
450 |
560 |
790 |
1628 |
1592 |
1106 |
2856 |
1000 |
925 |
| 400 |
31O |
432 |
398 |
346 |
923 |
535 |
580 |
870 |
1828 |
1792 |
1216 |
3121 |
1100 |
980 |
| 450 |
330 |
484 |
450 |
392 |
1059 |
535 |
580 |
950 |
2028 |
1992 |
1345 |
3385 |
1100 |
980 |
| 500 |
350 |
535 |
501 |
427 |
1126 |
535 |
580 |
|
|
|
|
|
|
|
| PN1.6MPa |
PN1.6MPa |
| 通径 |
外形尺寸 (参考值) |
外形尺寸 (参考值) |
| 毫米 (mm) |
L |
D |
d |
H |
H1 |
A |
B |
L |
D |
d |
H |
H1 |
A |
B |
| 80 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
180 |
90 |
78 |
108 |
430 |
180 |
200 |
| 100 |
190 |
110 |
96 |
106 |
387 |
180 |
200 |
190 |
110 |
96 |
108 |
392 |
180 |
200 |
| 125 |
200 |
135 |
121 |
122 |
413 |
180 |
200 |
200 |
135 |
120 |
120 |
414 |
180 |
200 |
| 150 |
210 |
161 |
146 |
136 |
459 |
270 |
280 |
210 |
161 |
145 |
135 |
494 |
270 |
280 |
| 200 |
230 |
222 |
202 |
215 |
585 |
40 |
425 |
230 |
222 |
200 |
202 |
578 |
400 |
425 |
| 250 |
250 |
278 |
254 |
247 |
649 |
400 |
425 |
250 |
278 |
252 |
235 |
673 |
400 |
425 |
| 300 |
270 |
330 |
303 |
288 |
771 |
450 |
560 |
270 |
330 |
301 |
280 |
793 |
450 |
560 |
| 350 |
290 |
382 |
351 |
333 |
929 |
450 |
560 |
290 |
382 |
351 |
315 |
921 |
450 |
560 |
| 400 |
31O |
432 |
398 |
359 |
993 |
535 |
580 |
310 |
432 |
398 |
355 |
1021 |
535 |
580 |
| 450 |
330 |
484 |
450 |
405 |
1053 |
535 |
580 |
330 |
484 |
448 |
370 |
1143 |
535 |
580 |
| 500 |
350 |
535 |
501 |
444 |
1245 |
535 |
580 |
350 |
535 |
495 |
420 |
1192 |
535 |
580 |
| 600 |
390 |
636 |
602 |
521 |
1750 |
570 |
660 |
390 |
636 |
595 |
490 |
1327 |
570 |
660 |
| 700 |
430 |
726 |
692 |
586 |
1519 |
750 |
550 |
|
|
|
|
|
|
|
| 800 |
470 |
826 |
792 |
659 |
1659 |
750 |
550 |
|
|
|
|
|
|
|
| 900 |
51O |
926 |
892 |
720 |
1829 |
750 |
550 |
|
|
|
|
|
|
|
| 1000 |
550 |
1028 |
992 |
780 |
1949 |
900 |
750 |
|
|
|
|
|
|
|
| 1200 |
630 |
1228 |
1192 |
889 |
2243 |
1000 |
925 |
|
|
|
|
|
|
|
| 1400 |
710 |
1428 |
1392 |
1000 |
2462 |
1000 |
925 |
|
|
|
| | 双向金属密封系列蝶阀，，该新型系列蝶阀科学地采用了新技术、新工艺和优质材料制作，使该阀可靠性强，减少和避免了在使用期间的维修，使用寿命长，具有很好的使用效益和社会效益。 | | | |
|
|
|
