V型直通单向阀
上海意威阀门专业生产V型直通单向阀,直通单向阀 |
图形符号
型号说明
① 系列代号：V型直通单向阀
② 公称通径：08、10、12、16、20、25、30、40mm
③ 表面处理：01=镀黄锌、02=磷化、03=镀硬铬、04=发蓝
④ 连接螺纹：G、NPT
⑤ 开启压力：0.05MPa

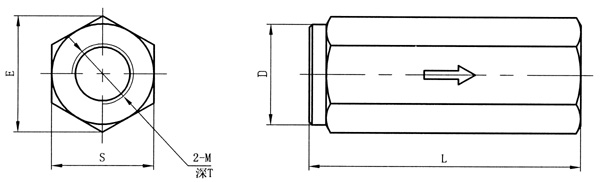

外形尺寸
|
通径 |
型号 |
最大流量 |
破裂压力 |
PN |
尺寸 |
|
L |
E |
S |
D |
T |
M(G或NPT) |
|
08 |
VU-08*** |
30 |
±0.4/0.7 |
500 |
62 |
21.5 |
19 |
19 |
12 |
1/4 |
|
10 |
VU-10*** |
45 |
±0.4/0.7 |
500 |
68 |
27.5 |
24 |
24 |
14 |
3/8 |
|
12 |
VU-12*** |
70 |
±0.4/0.7 |
500 |
77 |
34.5 |
30
|
30 |
15 |
1/2 |
|
16 |
VU-16*** |
110 |
±0.4/0.7 |
400 |
88 |
41.5 |
36 |
36 |
16 |
3/4 |
|
20 |
VU-20*** |
160 |
±0.4/0.7 |
350 |
105 |
47 |
41 |
41 |
18 |
1 |
|
25 |
VU-25*** |
210 |
±0.4/0.7 |
350 |
130 |
63 |
55 |
55 |
20 |
11/4 |
|
30 |
VU-30*** |
320 |
±0.4/0.7 |
350 |
138 |
75 |
65 |
65 |
22 |
11/2 |
|
40 |
VU-40*** |
460 |
±0.4/0.7 |
250 |
160 |
92 |
80 |
80 |
24 |
2 |
安装位置 单向阀就是止回阀 旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾斜管路上。
注意事项 安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。
止回阀只供防止各类管路或设备上流体介质逆流的单向启闭阀。 | |
|
|
|
