角式隔膜排泥阀HB100S
一、 特点与用途
角式隔膜排泥阀，内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低，外部液动（气动）控制管路，集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂，作为排除水池内泥沙及污物用。
二、 主要技术参数
|
公称压力 |
壳体试验压力MPa |
密封试验压力MPa |
|
1.0 |
1.5 |
1.1 |
|
1.6 |
2.4 |
1.6 |
三、 主要零件材料
|
零件名称 |
阀体、阀盖 |
阀瓣、弹簧 |
薄膜 |
|
材料 |
铸铁 |
不锈钢 |
尼龙强SX橡胶 |

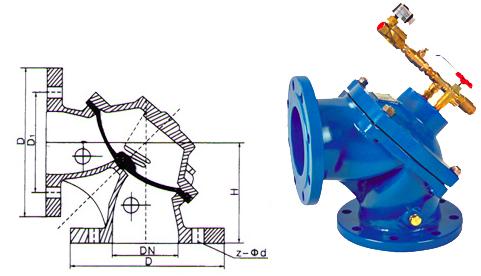

四、外形尺寸（法兰连接尺寸符合GB4216）
|
型号
尺寸 |
H7B100S-0.6、HB100S-0.6 |
|
公称通径 |
H |
D |
D1 |
Z-∮d |
|
80 |
140 |
195 |
160 |
4-18 |
|
100 |
150 |
215 |
180 |
8-18 |
|
150 |
185 |
280 |
240 |
8-23 |
|
200 |
245 |
335 |
295 |
8-23 |
|
250 |
340 |
395 |
350 |
12-23 |
|
300 |
395 |
445 |
400 |
12-23 | |
