气动池底排泥阀H642X
用途：
本产品用于自来水公司或其他公司的各类水池，排除池内泥沙。
工作原理及性能：
该阀有阀体，液压缸、活塞、阀杆、阀瓣组成，液压缸是液体工具。液体作为动力，活塞、阀杆作为开关。开启只需一分钟可打开阀板，此阀必须配用手动换方阀或电磁可远距离控制排泥阀开关。该阀密封件性强、开关灵活、检修方便、使用寿命长等特点，寿命可达五年以上，保用期十八个月。
注：驱动液可选用气或清水。
技术参数：
1. 工作压力：1.0Mpa
2. 介质：水
3. 液压缸工作压力：0.3-1.0
4. 液压缸工作液：气、水
主要部件材料：
阀体：HT200
液压缸：HT200、304不锈钢
缸盖：HT200
阀板：HT200
阀杆：不锈钢
密封皮碗，耐磨丁晴橡胶

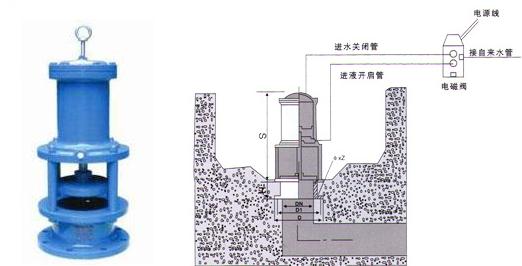

外形尺寸表
|
公称通径DN |
尺寸（mm） |
进液接管G |
阀杆材料 |
|
D |
D1 |
∮×Z |
S |
H |
|
150 |
280 |
240 |
23×8 |
490 |
130 |
1/2 |
不锈钢 |
|
200 |
335 |
295 |
23×8 |
530 |
140 |
1/2 |
不锈钢 |
|
250 |
390 |
350 |
23×12 |
570 |
150 |
1/2 |
不锈钢 |
|
300 |
440 |
400 |
23×12 |
610 |
160 |
1/2 |
不锈钢 |
|
350 |
510 |
460 |
25×16 |
650 |
170 |
1/2 |
不锈钢 |
|
400 |
565 |
515 |
25×16 |
710 |
180 |
|
不锈钢 | |
