手动快开排泥阀
上海意威阀门专业生产手动快开排泥阀,法兰手动快开排泥阀,铸铁手动快开排泥阀,铸铁快开排泥阀,法兰快开排泥阀

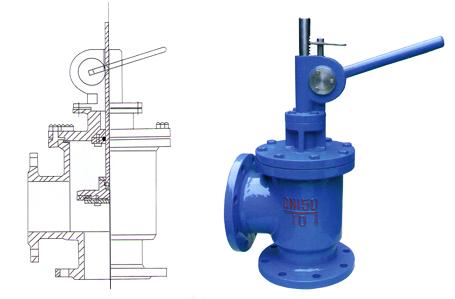

手动快开排泥阀是为满足特殊工况要求结合国内外先进技术开发的一种新型排泥阀，主要用于自来水公司各类水池外，用以排除池底泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。该阀具有启闭迅速，结构简单，安装方便、价格经济实惠等特点。
手动排泥阀SD44X
用途：
本产品用于自来水公司或其他公司的各类水池，排除池内泥沙。
工作原理及性能：
本阀与J744X型排泥阀基本一样，它的转动用齿轮和齿条带动，升降方便快速，修理简单，使用寿命长可达五年以上，保用期为十八个月。
技术参数：
1. 工作压力：1.0Mpa
2. 介质：水
3. 使用温度：常温
主要材料：
1. 阀体：HT200
2. 阀架：HT200
3. 齿轮架：HT200
4. 阀杆：不锈钢
5. 齿轮：碳钢
外形尺寸表：
|
尺寸
规格 |
D |
D1 |
∮ |
L |
H1 |
H |
Z-∮ |
进液接管
G |
|
80 |
195 |
160 |
210 |
135 |
115 |
330 |
4×18 |
1/2 |
|
100 |
215 |
180 |
240 |
145 |
125 |
360 |
8×18 |
1/2 |
|
150 |
280 |
240 |
315 |
185 |
155 |
450 |
8×23 |
1/2 |
|
200 |
335 |
295 |
400 |
220 |
185 |
545 |
8×23 |
1/2 |
|
250 |
390 |
350 |
460 |
250 |
215 |
610 |
12×23 |
1/2 |
|
300 |
440 |
400 |
555 |
280 |
240 |
680 |
12×23 |
1/2 | |
