G941J电动隔膜阀
设计与制造:BS5156 结构长度:BS5156 法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7、电动头
一、用途
本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。 适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料) 压力等级:PN(MPa)0.6 1.0 1.6
二、材料
阀体:铸铁、球墨铸铁、碳钢、不锈钢 阀盖:铸铁、球墨铸铁、碳钢、不锈钢 衬里:无衬里、橡胶 隔膜:橡胶 阀瓣:铸铁、碳钢 阀杆:碳钢、不锈钢 支撑架:铸铁、碳钢 电动装置:组合件
三、测试
衬里层:电火花检测 试验与检验按BS6755标准 公称压力:PN(MPa) 阀体:PN×1.5 密封:PN×1.1

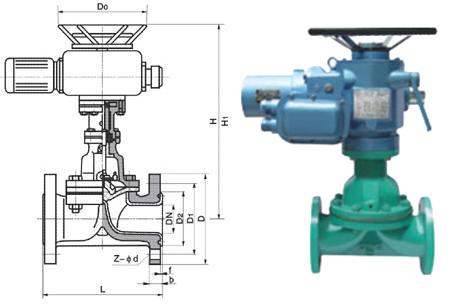

四、主要尺寸参数
公称通径 DN |
公称压力 MPa |
工作压力 MPa |
L mm |
D mm |
D1 mm |
n-Фd mm |
f mm |
H mm |
型号 |
输出力矩 MPa |
启闭时间S |
质量 Kg/kilos |
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-14 |
2 |
|
|
|
|
|
20 |
117 |
105 |
75 |
4-14 |
2 |
|
|
|
|
|
25 |
127 |
115 |
85 |
4-14 |
2 |
445 |
Z5-18/16 |
50 |
17 |
40 |
32 |
146 |
140 |
100 |
4-18 |
2 |
457 |
Z5-18/16 |
50 |
20 |
41 |
40 |
159 |
150 |
110 |
4-18 |
2 |
466 |
Z5-18/16 |
50 |
14 |
44 |
50 |
190 |
165 |
125 |
4-18 |
2 |
480 |
Z10-18/16 |
50 |
20 |
50 |
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-18 |
2 |
517 |
Z10-18/16 |
150 |
28 |
60 |
80 |
254 |
200 |
160 |
8-18 |
2 |
539 |
Z10-36/25 |
100 |
16 |
70 |
100 |
305 |
220 |
180 |
8-18 |
2 |
576 |
Z10-36/25 |
100 |
17 |
77 |
125 |
356 |
250 |
210 |
8-18 |
3 |
634 |
Z15-18/25 |
150 |
32 |
92 |
150 |
406 |
285 |
240 |
8-22 |
3 |
660 |
Z20-18/25 |
200 |
53 |
120 |
200 |
0.6 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
860 |
Z20-36/25 |
300 |
33 |
180 |
250 |
635 |
395 |
350 |
12-22 |
5 |
|
|
|
|
|
300 |
749 |
445 |
400 |
12-22 |
5 | 备注:1.本阀由阀体、阀盖、阀杆、阀瓣、隔膜、电动装置和其它驱动零件等组成。
2.阀门的启闭是由电动装置的连接轴驱动阀杆螺母,使阀杆作轴向运动时,带动阀瓣升降而达到的。
3.当电源发生故障而中断时,且阀门急需启闭的紧急状况下,首先应将手—电动切换手柄转换至刻有手动标记的位置上,然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时,阀门即可关闭;反之则开启。
4.当需恢复电动操作时,必须将切换手柄转换至刻有电动标记的位置上,方可进行电动操作。 |
