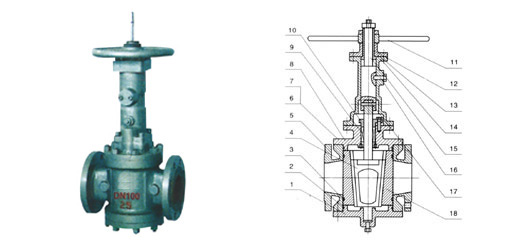

◆产品结构特点
轨道旋塞阀(将军阀)将军阀适用于公称压力CLASS150-900LBS，工作温度-29-180℃的石油、化工、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点
1、产品结构合理，密封可靠，性能优良、造型美观。
2、它的密封性是通过阀片四周的密封圈来实现的。独特的燕尾槽保护和固定密封圈。
3、双向流动，安装使用更方便。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
◆将军阀的工作原理
当阀门全开的状态下,塞子的通道兴阀体的通道对齐,能保证理想的最低压力降.
当转动手轮,塞子将朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭.
当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动90度,最后塞子的通道于阀体的通道对齐,使阀门处于全开的状态.
该阀门的优点是阀门在开启的过程中,阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损,同时密封采用软密封,使密封在关闭时为零泄露。
|
