『PZ673W气动梅花刀闸阀』
上海意威阀门专业生产气动梅花刀闸阀，铸钢气动梅花刀闸阀，不锈钢气动梅花刀闸阀
主要性能规范
Chief Proprty And Specifieation
|
公称压力（MPa）
Normal Pressure |
0.6、1.0、1.6 (150LB) |
壳体试验（MPa）
Shell Test |
0.9、1.5、2.4 |
密封试验（MPa）
Seal Teat |
0.66、1.1、1.8 |
工作温度
Working Temperation |
≤100℃ |
使用介质
Applicable Medium |
纸浆、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion |
主要零部件材质
Material Of Main Part
|
体、盖
Body、Bonnet |
不锈钢、碳钢、灰铸铁S.S、C.S、C.I |
闸板
Disc |
碳钢、不锈钢C.S、S.S |
阀杆
Stem |
不锈钢S.S |
密封面
Sealing |
橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy |

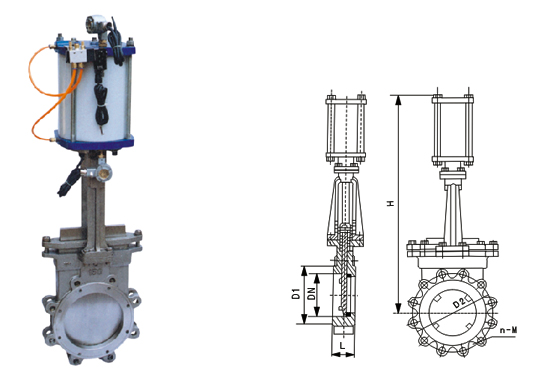

主要外形及连接尺寸
Main External And Connecting Dimensions(mm)
| DN |
L |
D |
D1 |
n-d |
H |
□a×a |
| mm |
in |
| 50 |
2
|
48
|
165
|
120.5
|
4-19 |
547
|
80×80 |
| 65 |
21/2 |
48 |
180 |
139.5 |
607 |
| 80 |
3 |
50 |
195 |
152.5 |
632 |
100×100 |
| 100 |
4 |
50 |
218 |
190.5 |
8-19 |
742 |
115×115 |
| 125 |
5 |
57 |
255 |
216 |
8-22 |
820 |
145×145 |
| 150 |
6 |
57 |
280 |
241.5 |
900 |
| 200 |
8 |
70 |
342
|
298.5 |
1130 |
220×220 |
| 250 |
10 |
70 |
402 |
362 |
12-25 |
1252 |
| 300 |
12 |
76 |
480 |
432 |
1480 |
270×270 |
| 350 |
14 |
76 |
530 |
476 |
12-29 |
1643 |
| 400 |
16 |
89 |
594 |
539.5 |
16-29 |
1776 |
| 450 |
18 |
89 |
635 |
578 |
16-32 |
1970 |
| 500 |
20 |
114 |
680 |
635 |
20-32 |
2157 |
340×340 |
| 600 |
24 |
114 |
805 |
749.5 |
20-35 |
2476 |
本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k |
