  产品名称: 浮球式蒸汽疏水阀 杠杆浮球式蒸汽疏水阀
  产品型号: FT44H
  浮球式蒸汽疏水阀

  咨询电话:021-34715863 销售部
 相关产品
 杠杆浮球式蒸汽疏水阀
 杠杆浮球式蒸汽疏水阀
 浮球式蒸汽疏水阀 杠杆浮球式蒸汽疏水阀
 浮球式蒸汽疏水阀 杠杆浮球式蒸汽疏水阀


FT44H杠杆浮球式蒸汽疏水阀

上海意威阀门专业生产杠杆浮球式蒸汽疏水阀,铸钢杠杆浮球式蒸汽疏水阀,碳钢杠杆浮球式蒸汽疏水阀,不锈钢杠杆浮球式蒸汽疏水阀,FT44H杠杆浮球式蒸汽疏水阀,FT14H杠杆浮球式蒸汽疏水阀

疏水阀系列/杠杆浮球式蒸汽疏水阀
杠杆浮球式蒸汽疏水阀用途:
     广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。
杠杆浮球式蒸汽疏水阀特点:
此超大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0℃,特别适合用于疑结水量大的工作场合。
杠杆浮球式蒸汽疏水阀结构特点及工作原理:
1、采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。
2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。
杠杆浮球式蒸汽疏水阀主要零部件材料表

零部件材料袋 材料
阀体、阀盖 WCB、HT250
不锈钢
阀座、阀芯 不锈钢
浮球 不锈钢
控制架 不锈钢
热敏元件 哈氏合金

杠杆浮球式蒸汽疏水阀结构尺寸图及排水图

杠杆浮球式蒸汽疏水阀技术参数表
产品型号
Product Type
公称通径
Nominal diameter
连接方式
Type Of Connection
使用压力(Mpa) 温度(℃) 外形尺寸(mm)External Dimensions
L L1 H1 H2 W
SFT14-16 15-20 螺纹 0.01-1.6 250 125 155 55 55 155
SFT14-16 15-25 螺纹 0.01-1.6 250 190 220 120 80 140
SFT44-16
(SFT43)
(SFT46)
15-20
25
法兰 0.01-1.6 350 195
215
255 85 115 110
32-50
65-80
法兰 0.01-1.6 350 230
270
345
420
175
218
110
125
190
220

SUNA 23 H
26

15-20
25
32-50
法兰 0.01-4.0 350 195
215
230
145
235
60
125
  90
145

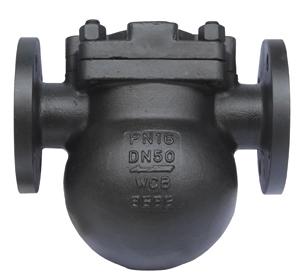

杠杆浮球式蒸汽疏水阀产品图片
