异径球阀
上海意威阀门专业生产异径球阀,Q91SA异径球阀,不锈钢异径球阀
Q91SA异径球阀
异径球阀Q91SA
特性：
性能规范
Q91SA异径球阀适用介质：气体，油品，水，制造材料l：304SS 316SS 20#，连接形式：卡套连接。
适用范围
城建、化工、冶金、石油、食品、饮料、环保
公称压力:≤6.4Mpa
适用温度:-20℃～65℃
适用介质：水.油，气等
材质:20#,A105,SS304,SS316,SS316L.
连接形式:卡套连接
内螺纹连接
|

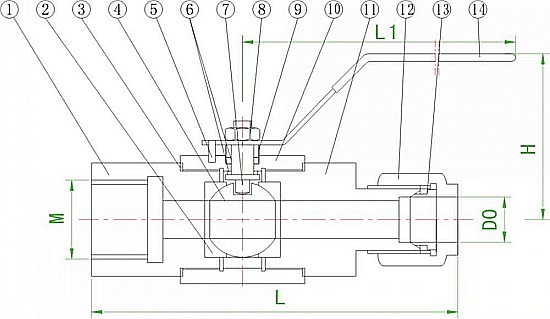

序号 |
零件名称 |
不锈钢材质 |
碳钢材质 |
|
1 |
左阀盖 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
2 |
阀座 |
PTFE |
PTFE |
|
3 |
阀盖垫片 |
PTFE |
PTFE |
|
4 |
球 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
5 |
定位销 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
6 |
填料 |
PTFE |
PTFE |
|
7 |
阀杆 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
8 |
阀杆螺母 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
9 |
格南螺母 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
10 |
阀体 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
11 |
右阀盖 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
12 |
螺帽 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
13 |
双卡组合 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
14 |
手柄 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
|
公称通径 |
D0 |
M |
L |
L1 |
H |
|
DN10 |
Φ12 |
G1/2 |
100 |
110 |
44 |
|
DN10 |
Φ14 |
G1/2 |
100 |
110 |
48 |
|
DN10 |
Φ16 |
G1/2 |
100 |
110 |
55 | | | | | | | | |
|
| |
