  产品名称: 卡套式球阀
  产品型号: QG·Y1
  卡套式球阀价格

  咨询电话:021-34715863 销售部
 相关产品
 异径球阀
 气源球阀
 外螺纹球阀
 QY-2气动管路球阀


卡套式球阀

上海意威阀门专业生产卡套式球阀,不锈钢卡套式球阀,

卡套球阀,也叫卡套式球阀,双卡套球阀,单卡套球阀,卡套异径球阀,卡环式球阀,卡圈式球阀,QG.Y1卡套球阀,卡套变径球阀。产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。

QG·Y1卡套式球阀



卡套式球阀QG.Y1

性能规范:

QG•Y1卡套式球阀适用介质:气体,油品,水,制造材料l:304SS 316SS 20#,连接形式:卡套连接。 20#,连接形式:外螺纹连接;焊接管连接。

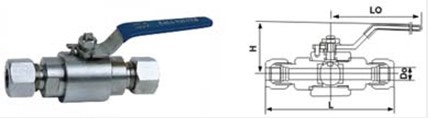

外型及连接尺寸:

规格 SPECIFICATION Do L L1 H 公称压力NOMINAL PRESSURE
DN3 Φ6 86 110 44 ≤6.4MPa
DN6 Φ8 90 110 44 ≤6.4MPa
DN10 Φ14 95 110 44 ≤6.4MPa



YZ9-1 QG.Y1型卡套式球阀

说明:球阀结构简单、操作方便、流体阻力小、密封性能可靠、使用寿命长,适用于多种管路连接形式。

性能规范
公称压力:PN1.0-PN6.4MPa
公称通径:DN5-DN20
适用介质:油、水、气等非腐蚀性或腐蚀性介质
制造材料:20#、1Cr18Ni9Ti、0Cri8Ni12Mo2Ti、304、316L等
配管:铜管Φ6、Φ8、Φ10等;钢管Φ12、Φ14、Φ16、Φ18等


1.本网页的QG•Y1卡套式球阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
