首页 - 产品展厅 - 产品介绍

	产品名称：	楔式闸阀
	产品型号：	Z41/40H


	咨询电话：021-34715863 销售部

相关产品

楔式闸阀详细介绍

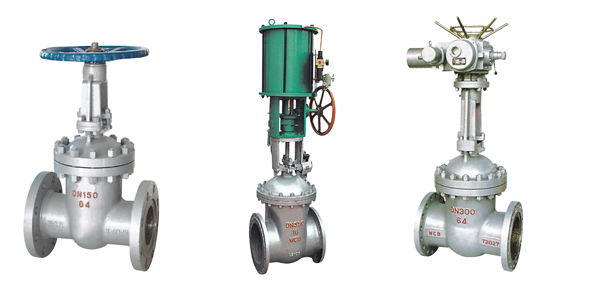

上海意威阀门专业生产楔式闸阀，法兰楔式闸阀，手动楔式闸阀，铸钢法兰楔式闸阀，电动楔式闸阀，气动楔式闸阀

产品执行标准

产品规格	设计规范	结构长度	连接法兰	试验与检验	压力 -温度	产品标识
产品规格	G/T 12234	GB/T 12221	JB/T79	GB/T 13927	GB/T 12229	GB/T 12220

产品性能规范

1、试验压力

公称压力	壳体	试验压力		上密封
公称压力	壳体	密封 (液)	密封 (汽)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

2、适用介质及适用温度

壳体材料	适用介质	适用温度
碳素钢 (C型)	水、蒸汽、油品	≤425
铬镍钛钢 (P型)	硝酸类	≤200
铬镍钼钛钢 (R型	醋酸类	≤200
铬钼钢 (I型)	水、蒸汽、油品	≤550

主要零件材料

阀体、阀盖	阀板、阀座	阀杆	阀杆螺母	填料	手轮
碳素钢	优质碳钢 +硬质合金或不锈钢	铬不锈钢	铝青铜	石墨石棉盘根	可锻铸铁
铬镍钛钢	不锈钢、不锈钢 +硬质合金	铬镍钛不锈钢	铝青铜	浸聚四氟乙烯	可锻铸铁
铬镍铜钛钢	不锈钢、不锈钢 +硬质合金	铬镍钼钛不锈钢	铝青铜	烯石棉盘根	可锻铸铁
铬钼钢	合金钢 +硬质合金	铬钼铝钢	铝青铜	柔性石墨	可锻铸铁

主要外形和连接尺寸 单位Unit：mm

公称通径	主要外形尺寸和连接尺寸										WT
公称通径	L	D	D1	D2	b	f	Z-φd	H	H1	Do	WT
Z40H/Z41Y-10 Z40/Z41Y-16P Z40/Z41Y-16R Z40/Z41W-16P Z40/Z41W-16R Z40/Z41Y-16I (KZ41Y)
40	240	145	110	85	16	3	4-18	300	352	200	18
50	250	160	125	100	16	3	4-18	358	438	240	29
65	270	180	145	120	18	3	4-18	375	450	240	33
80	280	195	160	135	20	3	8-18	433	528	280	46
100	300	215	180	155	20	3	8-18	502	620	320	63
125	325	245	210	185	22	3	8-18	612	753	360	108
150	350	280	240	210	24	3	8-23	676	847	360	134
200	400	335	295	265	26	3	12-23	820	1039	400	192
250	450	405	355	320	30	3	12-25	969	1245	450	273
300	500	460	410	375	30	3	12-25	1142	1472	560	379
350	550	520	470	435	34	4	16-25	1280	1450	640	590
400	600	580	525	485	36	4	16-30	1452	1887	640	850
450	650	640	585	545	40	4	20-30	1541	20ll	720	907
500	700	705	650	608	44	4	20-34	1676	218l	720	958
600	800	840	770	718	48	5	20-41	1874	2346	800	1112

Z40H/Z41Y-25 Z40/Z41Y-25P Z40/Z41Y-25R Z40/Z41W-25P Z40/Z41W-25R Z40/Z41Y-25I (KZ41Y)

40	240	145	110	85	18	3	4-18	300	352	200	18
50	250	160	125	100	20	3	4-18	358	438	240	28
65	270	180	145	120	22	3	8-18	375	450	240	33
80	280	195	160	135	22	3	8-18	433	528	280	46
100	300	230	190	160	24	3	8-23	502	620	320	64
125	325	270	220	188	28	3	8-25	612	753	360	116
150	350	300	250	218	30	3	8-25	676	847	360	141
200	400	360	310	278	34	3	12-25	820	1039	400	213
250	450	425	370	332	36	3	12-30	969	1245	450	290
300	500	485	430	390	40	4	16-30	1142	1472	560	400
350	550	550	490	448	44	4	16-34	1280	1450	640	631
400	600	610	550	505	48	4	16-34	1452	1887	640	900
450	650	660	600	555	50	4	20-34	1541	201l	720	1013
500	700	730	660	610	52	4	20-41	1676	2181	720	1166
600	800	840	770	718	56	5	20-41	1874	2346	800	1258

主要外形和连接尺寸 单位Unit：mm

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D	D1	D2	D6	b	f	f2	Z-φd	H	H1	Do	WT
Z40H/Z41Y-40 Z40/Z41Y-40P Z40/Z41Y-40R Z40/Z41W-40P Z40/Z41W-40R Z40/Z41Y-40I (KZ41Y)
40	240	145	110	85	76	18	3	4	4-18	323	369	200	16.5
50	250	160	125	100	88	20	3	4	4-18	372	440	280	29
65	290	180	145	120	110	22	3	4	8-18	395	473	280	39
80	310	195	160	135	121	22	3	4	8-18	457	552	320	52
100	350	230	190	160	150	24	3	4.5	8-23	552	671	360	80
125	400	270	220	188	176	28	3	4.5	8-25	634	726	400	127
150	450	300	250	218	204	30	3	4.5	8-25	708	883	400	154
200	550	375	320	282	260	38	3	4.5	12-30	858	1086	450	263
250	650	445	385	345	313	42	3	4.5	12-34	1015	1298	560	368
300	750	510	450	408	364	46	4	4.5	16-34	1203	1535	640	547
350	850	570	510	465	422	52	4	5	16-34	1341	1678	640	679
400	950	665	585	535	474	58	4	5	16-41	1492	1903	720	953
Z40H/Z41Y-64 Z40/Z41Y-64P Z40/Z41Y-64R Z40/Z41W-64P Z40/Z41W-64R Z40/Z41Y-64I (KZ41Y)
40	240	165	125	95	76	24	3	4	4-23	360	389	240	29
50	250	175	135	105	88	26	3	4	4-23	372	448	280	34
65	280	200	160	130	110	28	3	4	8-23	395	475	280	43
80	310	210	170	140	121	30	3	4	8-23	458	553	320	60
100	350	250	200	168	150	32	3	4.5	8-25	553	679	360	89
125	400	295	240	202	176	36	3	4.5	8-30	638	779	400	140
150	450	340	280	240	204	38	3	4.5	8-34	718	893	450	207
200	550	405	345	300	260	44	3	4.5	12-34	873	1100	560	325
250	650	470	400	352	313	48	3	4.5	12-41	1053	1332	640	467
300	750	530	460	412	364	54	4	4.5	16-41	1203	1535	640	590
Z40H/Z41Y-100 Z40/Z41Y-100P Z40/Z41Y-100R Z40/Z41W-100P Z40/Z41W-100R Z40/Z41Y-100I (KZ41Y)
40	240	165	125	95	76	26	3	4	4-23	360	389	280	51
50	250	195	145	112	88	28	3	4	4-23	490	558	360	60
65	280	220	170	138	110	32	3	4	8-25	540	622	400	70
80	310	230	180	148	121	34	3	4	8-25	573	671	400	89
100	350	265	210	172	150	38	3	4.5	8-30	575	671	400	130
125	400	310	250	210	176	42	3	4.5	8-34	744	892	560	223
150	450	350	290	250	204	46	3	4.5	12-34	800	972	560	295
200	550	430	360	312	260	54	3	4.5	12-41	800	972	560	559
250	650	500	430	382	313	60	3	4.5	12-41	1050	1305	640	640
300	750	585	500	442	364	70	4	4.5	16-48	1208	1506	640	730
Z40H/Z41Y-160 Z40/Z41Y-160P Z40/Z41Y-160R Z40/Z41W-160P Z40/Z41W-160R Z40/Z41Y-160I (KZ41Y)
40	260	175	125	92	76	32	3	4	4-27	350	395	320	32
50	300	215	165	132	88	36	3	4	8-25	512	612	360	73
65	340	245	190	152	110	44	3	4	8-30	560	677	360	110
80	390	260	205	168	121	46	3	4	8-30	585	686	400	141
100	450	300	240	200	150	48	3	4.5	8-34	631	751	450	185
125	525	355	285	238	176	60	3	4.5	8-41	723	868	560	320
150	600	390	318	270	204	66	3	4.5	12-41	820	997	640	462
200	750	480	400	345	250	78	3	4.5	12-48	990	1224	720	711
