节能梭式止回阀
上海意威阀门专业生产节能梭式止回阀,法兰节能梭式止回阀,铸钢节能梭式止回阀
HC41X节能梭式止回阀主要用于给水系统，垂直安装在管路中，靠系统内的压力差和阀瓣的自身重量实现升降和关闭，自动阻止介质水的逆流，保证管路的正常运行使用。
ZSH41差流梭式止回阀是差流可调梭阀的基本原理设计而成的，内部流道采用流线形设计并设有导流体,主要用于水泵出口或其他防止液体倒流的地方,可有效防止普通止回阀液体倒流时产生的水锤冲去和噪音,静音关闭并且密封性能好,是止回阀更新换代的产品。

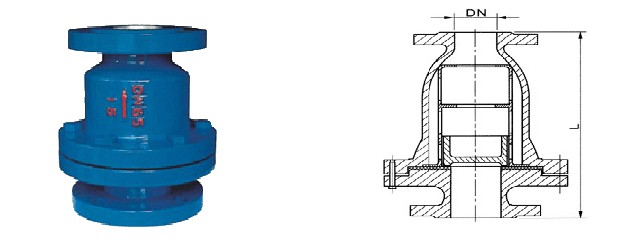

HC41X节能梭式止回阀
HC41X节能梭式止回阀结构及用途
HC41X节能梭式止回阀主要用于给水系统，垂直安装在管路中，靠系统内的压力差和阀瓣的自身重量实现升
降，自动阻止介质水的逆流，保证管路的正常运行使用。
HC41X节能梭式止回阀主要技术参数
|
公称压力 |
1.0 |
1.6 |
2.5 |
|
壳体试验压力 |
1.5 |
2.4 |
3.75 |
|
密封试验压力 |
1.1 |
1.76 |
2.75 |
|
介质温度 |
≤80℃ |
|
适用温度 |
清水、油品 |
HC41X节能梭式止回阀主要零件材料
|
阀体 |
铸铁、铸钢 |
|
导向网 |
球墨铸铁 |
|
阀瓣 |
铸钢镀锌件 |
|
密封面 |
丁腈橡胶 |
HC41X节能梭式止回阀主要外形尺寸
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
165 |
205 |
215 |
240 |
292 |
330 |
355 |
495 |
620 |
700 |
785 |
915 | |
