电站磅级闸阀详细介绍
『电站磅级闸阀Z961Y』
上海意威阀门专业生产磅级电站闸阀,电站磅级闸阀,Z61Y电站闸阀,铸钢电站磅级闸阀，焊接式电站磅级闸阀
产品执行标准
|
产品规范 |
设计规范 |
结构长度 |
对焊连接 |
试验与检验 |
压力 -温度 |
产品标识 |
供货规范 |
|
JB/T3595/E101 |
E101 |
78DG |
E101 |
JB/T3595 |
GB/T12220 |
JB/T7928 |
产品性能规范
|
壳体材料 |
适用温度℃ |
适用介质 |
|
ASTM A216 WCB |
≤425 |
蒸汽、水 |
|
ASTM A217 WC1 |
≤450 |
蒸汽、水 |
|
ASTM A217 WC6 |
≤550 |
蒸汽、水 |
|
ASTM A217 WC9 |
≤590 |
蒸汽、水 |
主要零件材料
|
零件名称 |
材料牌号 |
|
阀体 |
WCB |
WC1 |
WC6 |
WC9 |
|
阀板 |
WCB |
WC1 |
WC6 |
WC9 |
|
阀盖 |
25
WCB |
15Cr1Mo1VA
WC1 |
12Cr1Mo1VA
WC6 |
12Cr1Mo1VA
WC9 |
|
阀座 |
25 |
15Cr1Mo1VA |
12Cr1Mo1VA |
12Cr1Mo1VA |
|
阀杆 |
1Cr17Ni2 |
1Cr17Ni2 |
SUGG600
12Cr1Mo1VA |
SUGG600
12Cr1M01VA |
|
填料 |
增强柔性石墨 |
|
支架 |
WCB |
WCB
WC1 |
WCB
WC6 |
WCB
WC9 |
|
密封环 |
s软钢(增强柔性石墨) |
S软钢 |
F软钢 |
|
阀杆螺母 |
45(zCuzn25A16Fe3Mn3) |

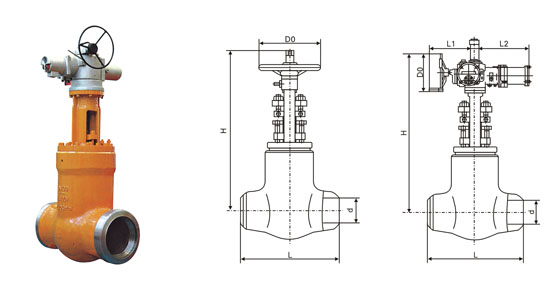

主要外形和连接尺寸 单位Unit：mm
| 公称通径 DN |
主要外形尺寸和连接尺寸 |
电动装置 |
WT |
| d |
L |
H |
Do |
L1 |
L2 |
| Z960Y-1500Lb |
| 33 |
56 |
254 |
520 |
200 |
140 |
243 |
SMC-04 |
93 |
| 3 |
64 |
305 |
523 |
508 |
140 |
243 |
SMC-04 |
110 |
| 4 |
84 |
406 |
599
599 |
508
305 |
198
400 |
281
555 |
SMC-03
SMC-00 |
168
208 |
| 5 |
100 |
483 |
678
678 |
508
305 |
198
400 |
565
654 |
SMC-03
SMC-00 |
189
232 |
| 6 |
126 |
559 |
793
793 |
305
305 |
410
420 |
565
654 |
SMC-0
SMC-1 |
358
444 |
| 8 |
158 |
711 |
813
813 |
305
305 |
410
420 |
668
654 |
SMC-0
SMC-1 |
517
561 |
| 10 |
200 |
864 |
998
988 |
457
305 |
440
420 |
654
688 |
SMC-2
SMC-1 |
852
823 |
| 12 |
250 |
991 |
1141
1156 |
305
457 |
420
440 |
|
SMC-1
SMC-2 |
1122
1150 |
| 14 |
280 |
1067 |
1249 |
610 |
690 |
|
SMC-3 |
1760 |
| 16 |
3189 |
1194 |
1351 |
610 |
690 |
|
SMC-3 |
2429 |
| 18 |
360 |
1346 |
1535
1540 |
610
610 |
690
715 |
|
SMC-3
SMC-4 |
2454 2524 |
| 20 |
406 |
1473 |
1726
1731 |
610
610 |
690
715 |
|
SMC-3
SMC-4 |
3334
3380 |
| 22 |
450 |
1600 |
1921
1926 |
610
610 |
690
715 |
|
SMC-3
SMC-4 |
4409
4648 |
| Z960Y-2000Lb |
| 21/2 |
50 |
33 |
540 |
200 |
140 |
243 |
SMC-04 |
202 |
| 3 |
60 |
368 |
558 |
508 |
198 |
332 |
SMC-03 |
149 |
| 4 |
80 |
457 |
654 |
305 |
400 |
555 |
SMC-00 |
245 |
| 5 |
96 |
533 |
780
780 |
305
305 |
400
410 |
555
565 |
SMC-00
SMC-0 |
280
323 |
| 6 |
118 |
610 |
830 |
305 |
410 |
565 |
SMC-0 |
419 |
| 8 |
148 |
762 |
960
960 |
305
305 |
410
420 |
565
654 |
SMC-0
SMC-1 |
626
715 |
| 10 |
180 |
914 |
1020
1024 |
305
457 |
420
440 |
654
688 |
SMC-1
SMC-2 |
1020
1050 |
| 12 |
222 |
1041 |
1150
1166 |
457
610 |
440
690 |
688 |
SMC-2
SMC-3 |
1320
1358 |
| 14 |
254 |
1118 |
1230
1240 |
457
610 |
440
690 |
688 |
SMC-2
SMC-3 |
1810
1840 |
主要外形和连接尺寸 单位Unit：mm
| 公称通径 |
主要外形尺寸和连接尺寸 |
电动装置 |
WT |
| d |
L |
H |
D0 |
L1 |
L2 |
| Z960Y-2500Lb |
| 21/2 |
46 |
330 |
533
533 |
508
200 |
198 |
332 |
SWC-03 |
143 |
| 3 |
54 |
368 |
549
549 |
508
200 |
198
140 |
332
243 |
SWC-03
SWC-04 |
160
134 |
| 4 |
70 |
457 |
653
644 |
508
305 |
198
140 |
332
565 |
SWC-03
SWC-0 |
251
294 |
| 5 |
86 |
533 |
760
774 |
305
305 |
400
400 |
555
565 |
SWC-00
SWC-0 |
324
341 |
| 6 |
104 |
610 |
850
861 |
305
305 |
400
410 |
555
565 |
SWC-00
SWC-0 |
479
564 |
| 8 |
130 |
762 |
847
860 |
305
305 |
410
420 |
565
654 |
SWC-0
SWC-1 |
725
750 |
| 10 |
162 |
814 |
1031
1050 |
305
610 |
420
690 |
654 |
SWC-1
SWC-3 |
1152
1220 |
| 12 |
2l0 |
1041 |
1125
1149 |
457
610 |
440
690 |
688 |
SWC-2
SWC-3 |
1520
1558 |
| 14 |
234 |
1118 |
1221 |
610 |
690 |
|
SWC-3 |
1869 |
| 16 |
264 |
1245 |
1390
1395 |
610
610 |
690
715 |
|
SWC-3
SWC-4 |
2826
3084 |
| Z960Y-3500Lb |
| 3 |
44 |
440 |
620
620 |
508
305 |
198
400 |
332
555 |
SWC-03
SWC-00 |
269
305 |
| 4 |
56 |
540 |
721
730 |
305
305 |
400
410 |
555
565 |
SWC-00
SWC-0 |
398
437 |
| 5 |
74 |
616 |
796
796 |
305
305 |
410
420 |
565
654 |
SWC-0
SWC-1 |
507
592 |
| 6 |
88 |
692 |
857
857 |
305
305 |
410
420 |
565
654 |
SWC-0
SWC-1 |
605
691 |
| 8 |
116 |
846 |
1041
1051 |
305
457 |
420
440 |
654
688 |
SWC-1
SWC-2 |
1088
1179 |
| 10 |
142 |
1000 |
1197
1207 |
457
610 |
440
690 |
688 |
SWC-2
SWC-2 |
1700
2031 |
| 12 |
174 |
1124 |
1338 |
610 |
690 |
|
SWC-3 |
2708 |
| 14 |
196 |
1229 |
1455
1440 |
610
610
|
715
690 |
|
SWC-4
SWC-3 |
3180
3131 |
| 18 |
252 |
1499 |
1915 |
610 |
715 |
|
SWC-4 |
4560 |
结构特点：
1. 高温高压磅级电站闸阀采用先进流道等径直通结构，极大降低了流阻系数与能量的损耗，显著提高了阀门使用寿命和性能。
2. 阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。
3. 闸板与阀座密封面采用司太立(stellite)钴基硬质合堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4. 磅级高温高压电站闸阀的阀杆经调质和表面氮化处理，具有良好的抗腐蚀性和抗擦伤性。
5. 启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
6. 电动闸阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。 |
