衬胶截止阀
上海意威阀门专业生产衬胶截止阀,法兰衬胶截止阀,铸铁衬胶截止阀,铸钢衬胶截止阀,J41J衬胶截止阀
衬胶截止阀主要分为直通式、直流式和直角式的三种。衬胶截止阀用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。适用温度∶≤85℃、≤100℃、≤120℃（按照衬里材料）。
具有结构紧凑、启闭灵活、耐腐蚀性能强，被广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用，但衬胶截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
J41J衬胶截止阀
设计与制造：GB12235
结构长度：GB12221（1系列）
法兰连接尺寸：GB4216 |

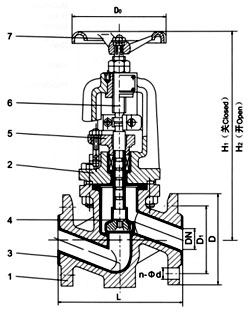

部件列表：1、阀体 2、阀盖 3、阀体衬里 4、阀瓣 5、压盖子 6、阀杆 7、手轮
一、用途
本阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。
适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）
压力等级：PN（MPa） 1.0 1.6
二、材料
|
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
蝶板 |
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
|
阀杆 |
碳钢镀镍磷、不锈钢 |
|
阀座密封圈 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
|
手轮 |
铸铁、碳钢 |
三、测试
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
四、主要尺寸参数
|
公称通径DN |
公称压力MPa |
工作压力MPa |
L
mm |
D
mm |
D1
mm |
n-Φd
mm |
H1
mm |
H2
mm |
Do
mm |
质量 |
|
15 |
1.6
1.0 |
1.6
1.0 |
130 |
95 |
65 |
4-14 |
213 |
232 |
100 |
4 |
|
20 |
150 |
105 |
75 |
4-14 |
224 |
246 |
100 |
6 |
|
25 |
160 |
115 |
85 |
4-14 |
240 |
272 |
120 |
8 |
|
32 |
180 |
140 |
100 |
4-18 |
262 |
285 |
120 |
10.5 |
|
40 |
200 |
150 |
110 |
4-18 |
283 |
310 |
140 |
16.5 |
|
50 |
2360 |
165 |
125 |
4-18 |
311 |
345 |
140 |
18. |
|
65 |
290 |
185 |
1451 |
4-18 |
366 |
410 |
160 |
26 |
|
80 |
310 |
200 |
60 |
6/2-18 |
388 |
430 |
200 |
36.5 |
|
100 |
350 |
220 |
180 |
6/2-18 |
463 |
535 |
280 |
58 |
|
125 |
400 |
250 |
210 |
6/2-18 |
495 |
575 |
380 |
64 |
|
150 |
480 |
285 |
240 |
6/2-22 |
560 |
60 |
320 |
85 |
|
200 |
495 |
340 |
295 |
6/2-22 |
615 |
715 |
360 |
155 |
|
250 |
622 |
405 |
355 |
10/2-22 |
790 |
935 |
500 |
243 |
|
300 |
698 |
460 |
410 |
10/2-22 |
908 |
1100 |
500 |
295 | |
