产品说明

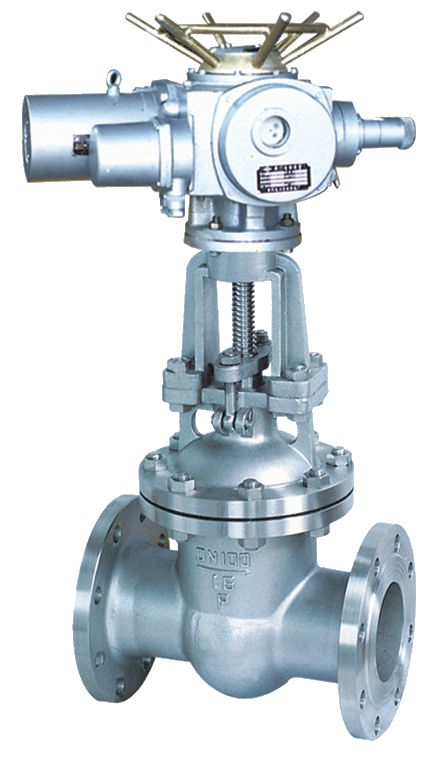

Z940H、Z940Y、Z940W 型 PN100、PN160 钢制电动楔式闸阀：电动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为堆焊铁基合金（Z940H-100/160）、堆焊硬质合金（Z940Y-100/160、Z940Y-100I）、不锈钢（Z940W-100P、Z940W-100R），公称压力 PN100、PN160，阀体材料为碳素钢（Z940H-100/160、Z940Y-100/160）、铬钼不锈钢（Z940Y-100I）、铬镍不锈钢（Z940W-100P）和铬镍钼不锈钢（Z940W-100R）的闸阀。
上海意威阀门专业生产电动闸阀，不锈钢电动闸阀，法兰电动闸阀
产品性能参数
Z940H、Z940Y、Z940W 型 PN100、PN160 钢制电动楔式闸阀主要性能参数
| 型号 |
PN |
工作压力/MPa |
用温度/℃ |
用介质 |
| Z940H-100 |
100 |
10.0 |
≤425 |
水、蒸汽、油品 |
| Z940H-160 |
160 |
16.0 |
| Z940Y-100 |
100 |
10.0 |
| Z940Y-160 |
160 |
16.0 |
| Z940Y-100I |
100 |
10.0 |
≤550 |
蒸汽、油品 |
| Z940W-100P |
100 |
10.0 |
≤200 |
硝酸类介质 |
| Z940W-100R |
100 |
10.0 |
醋酸类介质 |
产品零部件材料
Z940H、Z940Y、Z940W 型 PN100、PN160 钢制电动楔式闸阀零部件材料
| 型号 |
材料 |
| 阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
| Z940H-100 |
碳素钢 |
铬不锈钢 |
堆焊铁基合金 |
石棉石墨或柔性石墨 |
| Z940H-160 |
| Z940Y-100 |
堆焊硬质合金 |
| Z940Y-160 |
| Z940Y-100I |
铬钼不锈钢 |
铬钼不锈钢 |
堆焊硬质合金 |
柔性石墨 |
| Z940W-100P |
铬镍不锈钢 |
铬镍不锈钢 |
本体材料 |
聚四氟乙烯 |
| Z940W-100R |
铬镍钼不锈钢 |
铬镍钼不锈钢 |
本体材料 |
产品外形及结构尺寸
Z940H、Z940Y、Z940W 型 PN100 钢制电动楔式闸阀主要外形及结构尺寸（mm）
| DN |
L |
D |
D1 |
D2 |
D6 |
b |
z×Φd |
H |
重量/kg |
| 50 |
250 |
195 |
145 |
112 |
85 |
28 |
4×Φ25 |
650 |
100 |
| 65 |
280 |
220 |
170 |
138 |
110 |
32 |
8×Φ25 |
680 |
120 |
| 80 |
310 |
230 |
180 |
148 |
115 |
34 |
8×Φ25 |
755 |
210 |
| 100 |
350 |
265 |
210 |
172 |
145 |
38 |
8×Φ30 |
830 |
300 |
| 125 |
400 |
310 |
250 |
210 |
175 |
42 |
8×Φ34 |
965 |
440 |
| 150 |
450 |
350 |
290 |
250 |
205 |
46 |
12×Φ34 |
1020 |
500 |
| 200 |
550 |
430 |
360 |
312 |
260 |
54 |
12×Φ41 |
1240 |
570 |
| 250 |
650 |
500 |
430 |
382 |
313 |
60 |
12×Φ41 |
1400 |
900 |
| 300 |
750 |
585 |
500 |
442 |
364 |
70 |
16×Φ48 |
1920 |
1020 |
| 350 |
850 |
655 |
560 |
498 |
420 |
76 |
16×Φ54 |
2010 |
1250 |
| 400 |
950 |
715 |
620 |
558 |
480 |
80 |
16×Φ54 |
2100 |
1390 |
Z940H、Z940Y、Z940W 型 PN160 钢制电动楔式闸阀主要外形及结构尺寸（mm）
| DN |
L |
D |
D1 |
D2 |
D6 |
b |
z×Φd |
H |
重量/kg |
| 50 |
300 |
215 |
165 |
132 |
95 |
36 |
8×Φ25 |
650 |
170 |
| 65 |
345 |
245 |
190 |
152 |
110 |
44 |
8×Φ30 |
680 |
230 |
| 80 |
390 |
260 |
205 |
168 |
130 |
46 |
8×Φ30 |
755 |
250 |
| 100 |
450 |
300 |
240 |
200 |
160 |
48 |
8×Φ34 |
830 |
390 |
| 125 |
525 |
355 |
285 |
238 |
190 |
60 |
8×Φ41 |
970 |
450 |
| 150 |
600 |
390 |
318 |
270 |
205 |
66 |
12×Φ48 |
1168 |
680 |
| 200 |
750 |
480 |
400 |
345 |
275 |
78 |
12×Φ48 |
1492 |
1073 |
产品外形及结构尺寸示意图 |
