产品说明

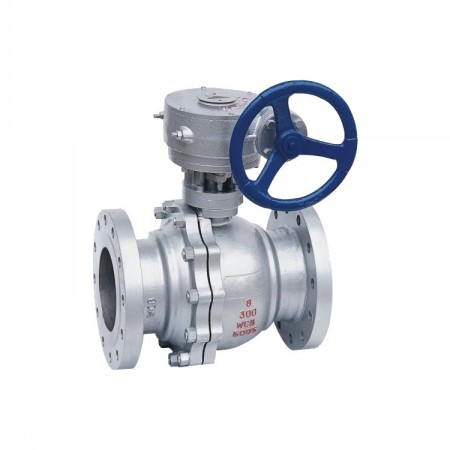

Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀：蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强 PTFE塑料（Q341F）、金属堆焊钴基（Q341Y），公称压力 PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。
上海意威阀门专业生产蜗轮球阀，不锈钢蜗轮球阀，铸钢蜗轮球阀，法兰蜗轮球阀，
产品性能参数
Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀主要性能参数
| 型号 |
PN |
工作压力 /MPa |
用温度 /℃ |
用介质 |
| Q341F-16C |
16 |
1.6 |
≤180 |
水、气、油 |
| Q341F-25 |
25 |
2.5 |
| Q341F-40 |
40 |
4.0 |
| Q341Y-16C |
16 |
1.6 |
≤425 |
水、气、油含颗粒介质 |
| Q341Y-25 |
25 |
2.5 |
| Q341Y-40 |
40 |
4.0 |
| Q341F-16P |
16 |
1.6 |
≤180 |
硝酸类 |
| Q341F-25P |
25 |
2.5 |
| Q341F-40P |
40 |
4.0 |
| Q341Y-16P |
16 |
1.6 |
≤450 |
水、气、油含颗粒介质 |
| Q341Y-25P |
25 |
2.5 |
| Q341Y-40P |
40 |
4.0 |
| Q341F-16R |
16 |
1.6 |
≤180 |
硝酸类 |
| Q341F-25R |
25 |
2.5 |
| Q341F-40R |
40 |
4.0 |
| Q341Y-16R |
16 |
1.6 |
≤450 |
水、气、油含颗粒介质 |
| Q341Y-25R |
25 |
2.5 |
| Q341Y-40R |
40 |
4.0 |
产品零部件材料
Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀零部件材料
| 型号 |
材料 |
| 阀体 |
阀杆 |
密封面 |
填料 |
| Q341F-16C |
WCB |
2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
PTFE、增强 PTFE |
PTFE |
| Q341F-25 |
| Q341F-40 |
| Q341Y-16C |
金属堆焊钴基 |
柔性石墨 |
| Q341Y-25 |
| Q341Y-40 |
| Q341F-16P |
CF8 |
304 |
PTFE、增强 PTFE |
PTFE |
| Q341F-25P |
| Q341F-40P |
| Q341Y-16P |
金属堆焊钴基 |
柔性石墨 |
| Q341Y-25P |
| Q341Y-40P |
| Q341F-16R |
CF8M |
316 |
PTFE、增强 PTFE |
PTFE |
| Q341F-25R |
| Q341F-40R |
| Q341Y-16R |
金属堆焊钴基 |
柔性石墨 |
| Q341Y-25R |
| Q341Y-40R |
产品外形及结构尺寸
Q341F、Q341Y 型 PN16 蜗杆传动球阀主要外形及结构尺寸（mm）
| DN |
L |
D |
H |
重量/kg |
| 125 |
320 |
245 |
542 |
110 |
| 150 |
360 |
280 |
572 |
130 |
| 200 |
457 |
335 |
638 |
200 |
| 250 |
533 |
405 |
828 |
245 |
| 300 |
610 |
460 |
948 |
500 |
Q341F、Q341Y 型 PN25 蜗杆传动球阀主要外形及结构尺寸（mm）
| DN |
L |
D |
H |
重量/kg |
| 100 |
305 |
230 |
528 |
90 |
| 125 |
381 |
270 |
547 |
130 |
| 150 |
403 |
300 |
592 |
170 |
| 200 |
419 |
360 |
791 |
250 |
| 250 |
568 |
425 |
926 |
385 |
| 300 |
648 |
485 |
948 |
625 |
Q341F、Q341Y 型 PN40 蜗杆传动球阀主要外形及结构尺寸（mm）
| DN |
L |
D |
H |
重量/kg |
| 100 |
305 |
230 |
528 |
95 |
| 125 |
381 |
270 |
547 |
135 |
| 150 |
403 |
300 |
592 |
175 |
| 200 |
419 |
375 |
791 |
265 |
| 250 |
568 |
445 |
926 |
524 |
| 300 |
648 |
510 |
948 |
665 |
