◆产品用途

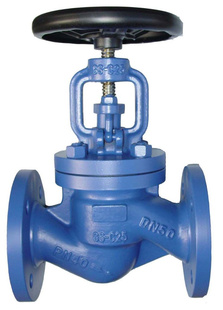

波纹管截止阀适用于公称压力PN1.6～16MPa，工作温度-29～350℃的石油、化工、化肥、电力行业等各种的工况上，却断或接通调节管路介质。
上海意威阀门专业生产德标波纹管截止阀，德标导热油截止阀，铸钢德标波纹管截止阀，法兰德标波纹管截止阀
◆产品特点
1、产品结构合理、密封可靠。
2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能。
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
5、阀芯可根据需要做承切断型和调节型。
◆执行标准
结构形式：BB-BG-0S&Y
设计标准：GB12235
结构长度：GB12221
连接法兰：GB9113、JB/T79、HG20596
试验和检验：JB/T9092、GB/T13927
◆性能参数
|
型号 |
WJ41H-16C |
WJ41H-25C |
WJ41W-16P |
WJ41W-25P |
|
工作压力（MPa） |
1.6 |
2.5 |
1.6 |
2.5 |
|
适用温度（℃） |
≤425 |
≤150（保温夹套） |
|
适用介质 |
无腐蚀性介质 |
腐蚀性介质 |
|
材料 |
阀体、阀盖、闸板 |
碳素钢 |
铬镍钛不锈钢 |
|
阀杆 |
铬不锈钢 |
铬镍钛不锈钢 |
|
密封面 |
铬不锈钢或碳钢堆焊硬质合金 |
铬镍钛不锈钢 |
|
填料 |
柔性石墨或夹不锈钢丝柔性石墨 |
柔性石墨或夹不锈钢丝柔性石墨 |
|
波纹管 |
奥氏体不锈钢 |
奥氏体不锈钢 | |
