单向液压锁
上海意威阀门专业生产单向液压锁,QY8C型单向液压锁
液压锁实质是由两个液控单向阀组成。
液控单向阀具体结构就是一个带有液控口的单向阀。有阀座，钢球，弹簧，液控口，控制柱塞，和A,B,X三个油口。
A-B方向，液压油克服弹簧力，推开钢球，直接流过去。B-A方向，钢球落在阀座上，油流不过去，需要在X口接入带有压力的控制油，控制油作用在控制柱塞上，推动柱塞前进，柱塞连接推杆，推杆顶开钢球，这样液压油就可以“反向”流动了。
图中虚线所框出的部分就是液压锁
液压锁的作用是互锁，及图中滑阀位于中位时，液压油缸在两个单向阀的作用下左右油缸处于静止状态；但是当滑阀处于右位机能时，及b口进油，此时右路单向阀进油，同时控制油路把左路单向阀打开泄油；当滑阀处于左位机能时同理
| QY8C型单向液压锁 |
技术参数
公称压力：32Mpa
公称通径：6mm
额定流量：25L/min
适用介质：液压油
外形尺寸

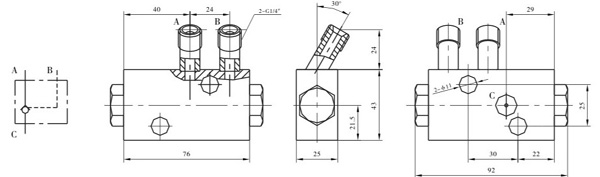

QY8C-116型

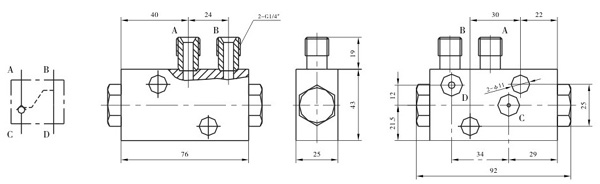

QY8C-6212型
 | |
