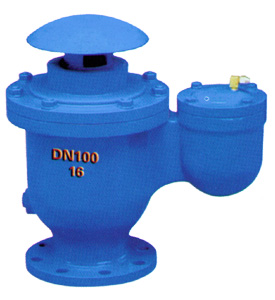

高压复合式排气阀
上海意威阀门专业生产高压复合式排气阀,法兰供应复合式排气阀,铸钢供应复合式排气阀
一、 用途
本阀装设泵浦出水口处或高压送配水管线中，用以大量排除管道中的集结空气，以增进水管及抽水机的使用效率，管内一出现负压时，此阀能迅速吸入空气。以确保管线不会因负压而被破坏。
二、 作用原理
当管内开始注水时，浮球停留在开启位置，进行大量排气，当空气排完时，阀体内腔积水浮球被起至关闭位置，停止大量排气，当管内正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，浮球随之下降，此时空气则由小孔排出。当抽水机或高压送配水管线停止送水时，管内水流空或遇管内产生负压时，此时浮球下降，离开密封面，吸入空气确保管线安全。
注：公称压力于2.5Mpa,本公司配有缓冲装置。
三、 技术参数
1. 使用介质：清水
2. 介质温度：常温
3. 阀体强度试验压力：2.5Mpa
4. 浮球密封试验压力：0.07~1.76Mpa
5. 阀体材料：QT400-15 WCB
6. 浮球材料：不锈钢
7. 法兰连接标准：GB/T17241-98
8. 试压标准：Q/YECO1-2003
四、 复合式排气阀及法兰连接尺寸表
|
型号
尺寸 |
GKPQ42X-1.6 |
|
公称通径 |
H |
L |
D |
D1 |
Z-∮d |
|
50 |
380 |
380 |
165 |
125 |
4-19 |
|
80 |
430 |
430 |
200 |
160 |
8-19 |
|
100 |
440 |
440 |
220 |
180 |
8-19 |
|
150 |
540 |
540 |
285 |
240 |
8-23 |
|
200 |
630 |
660 |
340 |
295 |
12-23 | |
